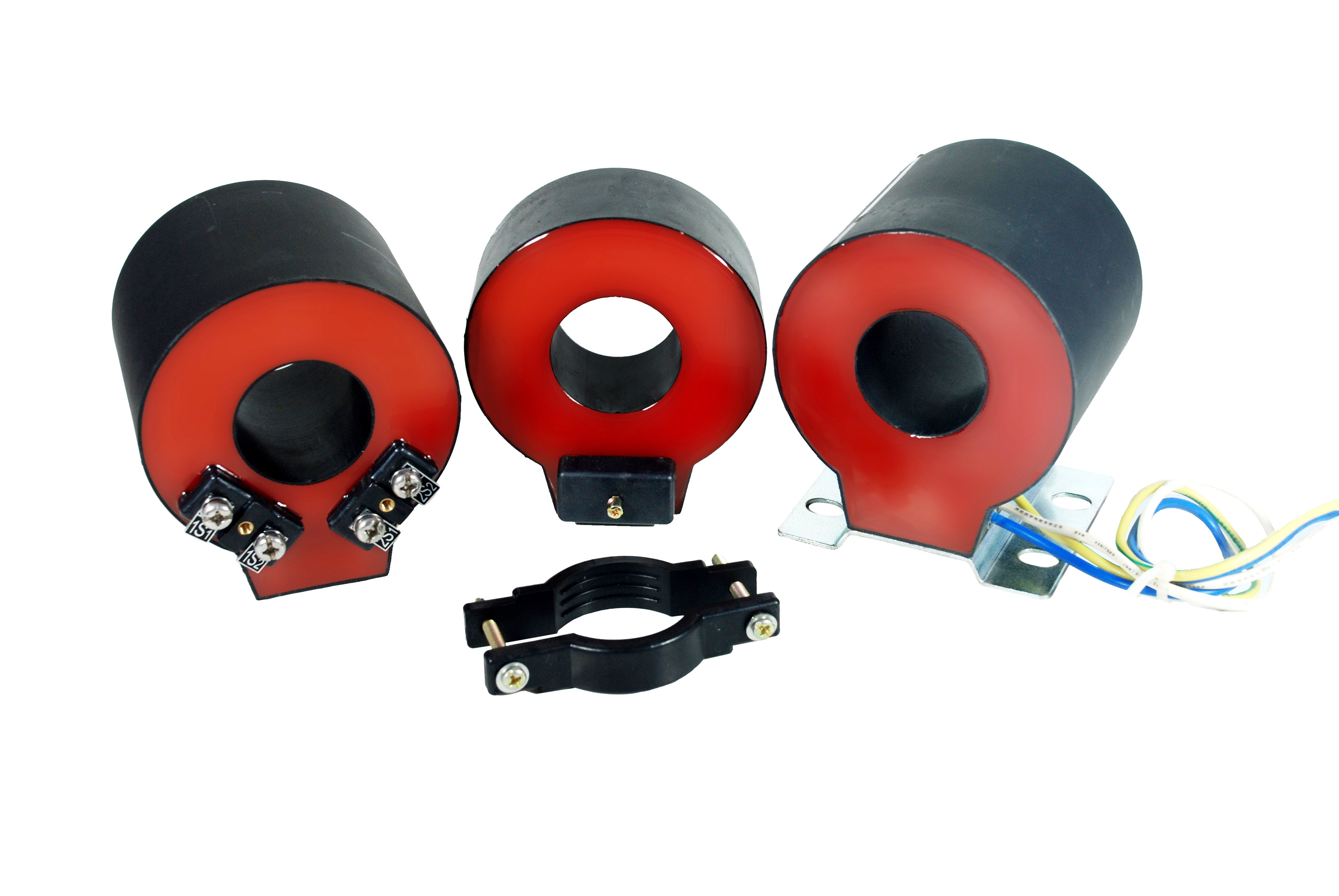

      LZCD穿心式電流互感器適用于交流電力系統10KV-35KV及以下供用電設備的電流、電能測量和保護。該互感器具有體積小，重量輕，便于安裝等特點。外殼為黑色塑膠殼子，紅色樹脂澆筑面?？筛鶕?jù)客戶要求指定的參數制作。

      該型電流互感器選用新型導磁材料作為測量繞組的鐵芯，其導磁率高、飽和磁感應強度較低，保證了較高的測量準確度和較低的儀表保安系數，優質硅鋼片經過先進的工藝加工后作保護繞組鐵芯，保證了較高的準確值系數。

      環形鐵芯和二次繞組采用優質環氧樹脂真空澆筑在可阻燃的外殼中，防潮濕、性能穩定、無需維護，該型電流體積小、重量輕、占用空間小，固定在環網柜電纜室中，安裝時只需將電纜從內孔穿過，簡捷方便，和諧美觀。

   技術參數：

    額定絕緣水平：0.72/3Kv

    額定頻率：50Hz或60Hz

    負荷的功率因數：cosφ=0.8（lag）

    額定二次電流：5A或1A

    儀表保安系數：FS≤10

    符合標準：IEC185:1987,GBI208-2006.DL/T:725-2000

    使用條件：

    環境溫度：-35℃~+55℃

    海拔高度：≤3500m

    大氣條件：大氣中無嚴重污穢

    允許在1.2倍額定電流下長期運行；

    P2表示一次級性端，S1、S2表示二次級性端

    P2和S2在同一瞬間具有同一級性（減級性）
